پروانه موتور هود؛ تأثیر شکل پره بر مکش و صدا
پروانه موتور هود یکی از اصلیترین اجزای سیستم مکش است و شکل، زاویه، تعداد و ابعاد پرههای آن میتواند مستقیماً بر نحوه جابهجایی هوا، فشار، صدای آیرودینامیکی و لرزش هود اثر بگذارد. بنابراین قدرت موتور بهتنهایی تعیینکننده عملکرد یک هود نیست؛ موتور، پروانه، محفظه حلزونی و مسیر خروج هوا باید بهعنوان یک سیستم هماهنگ طراحی شوند.
برای تولیدکنندگان هود، این موضوع اهمیت بیشتری دارد. استفاده از یک الکتروموتور مناسب در کنار پروانهای که از نظر هندسه یا بالانس با آن هماهنگ نیست، میتواند باعث شود عملکرد واقعی محصول نهایی با انتظار طراح متفاوت باشد.
در نتیجه، پروانه فقط یک قطعه پلاستیکی یا فلزی چرخان نیست؛ بلکه بخشی از یک سیستم آیرودینامیکی است که باید با توان و دور موتور، محفظه و مسیر خروج هوا هماهنگ باشد. اگر قصد دارید مدلهای مختلف موتور هود آشپزخانه را برای استفاده در خط تولید بررسی کنید، توجه به هماهنگی موتور و پروانه اهمیت بیشتری از مقایسه صرف توان اسمی موتور دارد.
پروانه موتور هود چیست و چه نقشی در عملکرد هود دارد؟

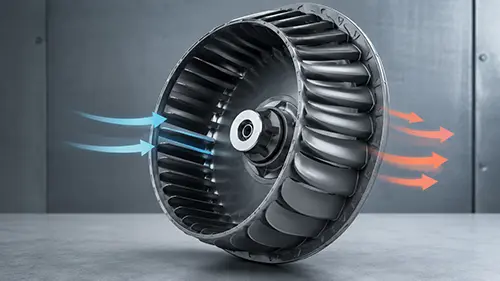

پروانه موتور هود یا Impeller قطعهای دوار است که نیروی مکانیکی تولیدشده توسط الکتروموتور را به حرکت هوا تبدیل میکند. در بسیاری از سیستمهای مکش، هوا از ناحیه ورودی وارد پروانه میشود و پس از دریافت انرژی از پرههای در حال چرخش، به سمت خروجی هدایت میشود.
در تعریف فنی فن سانتریفیوژ، هوا عمدتاً در راستای محور وارد پروانه شده و در جهت شعاعی از پیرامون آن خارج میشود. نوع پره نیز میتواند بر اساس جهت آن نسبت به دوران پروانه به گروههایی مانند خمیده به جلو، خمیده به عقب یا شعاعی تقسیم شود.
در نتیجه، پروانه فقط یک قطعه پلاستیکی یا فلزی چرخان نیست. هندسه این قطعه بخشی از طراحی آیرودینامیکی سیستم مکش است.
پروانه چگونه هوا را به حرکت درمیآورد؟
هنگامی که موتور شروع به چرخش میکند، پروانه نیز با سرعت مشخصی دوران میکند. پرهها به هوای اطراف انرژی میدهند و اختلاف فشار لازم برای ایجاد جریان هوا شکل میگیرد. سپس طراحی محفظه اطراف پروانه و مسیر خروج، جریان ایجادشده را به سمت کانال هدایت میکند.
به همین دلیل، عملکرد نهایی فقط به یک متغیر مانند توان موتور وابسته نیست. حتی یک پروانه با طراحی مناسب نیز اگر در یک محفظه نامتناسب یا مسیر هوای نامناسب قرار گیرد، ممکن است به نقطه عملکرد مطلوب نرسد.
در مهندسی فن، این موضوع با مفهوم System Effect ارتباط دارد؛ یعنی شرایط ورودی، خروجی و مسیر جریان میتواند عملکرد واقعی فن را نسبت به شرایط مطلوب تغییر دهد و حتی آشفتگی و صدا را افزایش دهد.
نتیجه عملی برای تولیدکننده هود: انتخاب موتور و پروانه باید همراه با بررسی ساختار داخلی هود، ابعاد محفظه و مسیر خروج هوا انجام شود.
چرا شکل پرههای پروانه موتور هود مهم است؟
شکل پره تعیین میکند هوا چگونه وارد فضای بین پرهها شود، چه مقدار انرژی دریافت کند و با چه الگوی جریانی از پروانه خارج شود. تغییر هندسه پره میتواند نقطه عملکرد فن را تغییر دهد.
زاویه پره
زاویه پره نسبت به جهت چرخش یکی از مهمترین مشخصات هندسی پروانه است. در استانداردهای فنی، پروانههای سانتریفیوژ بر اساس جهت پره به طراحیهای مختلف از جمله Forward Curved و Backward Curved تقسیم میشوند.
اما نمیتوان بدون آزمون عملکرد گفت که یک زاویه مشخص برای همه هودها «بهترین» است. انتخاب باید متناسب با موتور، سرعت دوران، محفظه و نقطه کاری موردنیاز انجام شود.
تعداد پرهها
تعداد پرهها نیز بخشی از طراحی آیرودینامیکی است. تغییر تعداد پرهها میتواند مسیرهای عبور هوا، تعامل جریان با سطوح پره و ویژگیهای صوتی سیستم را تغییر دهد.
بنابراین این تصور که «هرچه تعداد پره بیشتر باشد، مکش بیشتر است» یک قانون عمومی و قابل اتکا نیست. تعداد پره باید در کنار قطر، عرض، انحنا و سرعت دوران بررسی شود.
قطر و عرض پروانه
ابعاد پروانه بر ظرفیت جابهجایی هوا و رفتار سیستم اثر میگذارد، اما افزایش ابعاد پروانه بدون تطبیق با توان و مشخصات موتور میتواند نتیجه مطلوبی ایجاد نکند.
پروانه بزرگتر الزاماً برای هر موتور مناسب نیست. افزایش بار مکانیکی یا تغییر نقطه عملکرد میتواند سیستم را از شرایط طراحیشده خارج کند.
فاصله و یکنواختی پرهها
اگر هندسه پرهها یکنواخت نباشد یا یک بخش از پروانه با بخش دیگر تفاوت داشته باشد، توزیع نیرو و جریان میتواند نامتقارن شود. کیفیت قالب، دقت ساخت و یکنواختی قطعه در این بخش اهمیت زیادی دارد.

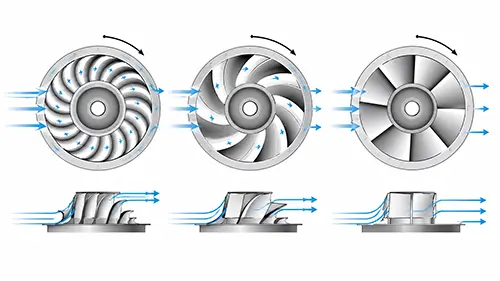

انواع طراحی پره در فنهای سانتریفیوژ
پره خمیده به جلو
در طراحی Forward Curved، جهت انتهایی پره نسبت به جهت دوران به سمت جلو متمایل است. این خانواده از فنهای سانتریفیوژ در کاربردهای مختلف از جمله برخی کاربردهای مسکونی استفاده میشود. منابع آموزشی AMCA نیز فن Forward Curved را در میان گزینههای مرتبط با کاربردهای هوای تمیز، مسکونی و سیستمهای کمسرعت معرفی میکنند.
پره خمیده به عقب
در پروانه Backward Curved، پره در جهت مخالف دوران خم میشود. این طراحی در بسیاری از کاربردهای تهویه به دلیل ویژگیهای عملکردی و راندمان مورد توجه است.
با این حال، مقایسه یک فن بزرگ صنعتی با پروانه کوچک هود و نتیجهگیری مستقیم از آن صحیح نیست. هندسه باید برای ابعاد و شرایط واقعی محصول طراحی و آزمایش شود.
پره شعاعی
در طراحی Radial، ساختار پره نسبت به دو گروه قبلی متفاوت است. این نوع طراحی در برخی کاربردهای صنعتی و جریانهای خاص استفاده میشود و الزاماً انتخاب متداول یا مطلوب برای هر هود آشپزخانه نیست.
نکته مهم: نام نوع پره بهتنهایی برای قضاوت درباره کیفیت یک موتور هود کافی نیست. عملکرد نهایی باید در مجموعه واقعی موتور، پروانه و محفظه بررسی شود.
در منابع مهندسی، طبقهبندی فنهای سانتریفیوژ بر اساس ساختار و جهت پرهها، طراحیهایی مانند پره خمیده به جلو، خمیده به عقب و شعاعی را از یکدیگر تفکیک میکند. این تفاوت هندسی میتواند رفتار جریان هوا و مشخصات عملکردی فن را تغییر دهد.
شکل پروانه چه تأثیری بر قدرت مکش هود دارد؟
مکش واقعی هود حاصل تعامل چند عامل است:
- سرعت دوران پروانه
- قطر و عرض پروانه
- شکل و زاویه پرهها
- طراحی محفظه اطراف پروانه
- مقاومت فیلتر
- قطر و طول کانال خروجی
- تعداد زانوها و محدودیتهای مسیر هوا
بنابراین اگر دو موتور توان الکتریکی مشابهی داشته باشند، لزوماً عملکرد هوادهی یکسانی ندارند. تفاوت در طراحی پروانه و سیستم هوایی میتواند نقطه عملکرد متفاوتی ایجاد کند.
برای تولیدکننده هود، مقایسه صرف وات موتور یا ظاهر پروانه کافی نیست. ارزیابی باید بر اساس عملکرد مجموعه در شرایط واقعی محصول انجام شود.
اگر افت مکش، صدای غیرعادی یا لرزش هود فقط به طراحی پروانه مربوط نباشد و موتور نیز دچار فرسودگی شده باشد، مطالعه راهنمای تعویض موتور هود قدیمی میتواند به تشخیص زمان مناسب تعمیر یا جایگزینی مجموعه موتور کمک کند.
رابطه طراحی پروانه موتور هود با صدای دستگاه
صدای هود فقط صدای الکتروموتور نیست. بخشی از صدای شنیدهشده میتواند از حرکت هوا، آشفتگی جریان، تعامل پروانه با محفظه و ارتعاش مکانیکی ایجاد شود.
در نتیجه، ممکن است یک موتور از نظر الکتریکی عملکرد مناسبی داشته باشد، اما مجموعه نهایی به دلیل طراحی نامناسب جریان هوا صدای بیشتری تولید کند.
منابع تخصصی AMCA نیز ارزیابی صدای فن را یک موضوع وابسته به نوع فن و نقطه عملکرد میدانند و نشان میدهند که انتخاب فن صرفاً بر اساس یک ویژگی منفرد، تصویر کاملی از رفتار صوتی سیستم ارائه نمیکند.
چرا پروانه قویتر همیشه به معنی هود بهتر نیست؟
در بازار قطعات هود گاهی از عباراتی مانند «پروانه قویتر» یا «فن پرقدرتتر» استفاده میشود، اما این عبارات بدون مشخصات فنی دقیق میتوانند گمراهکننده باشند.
اگر پروانهای با ابعاد یا هندسه متفاوت روی موتوری نصب شود که برای آن طراحی نشده است، ممکن است بار واردشده به موتور تغییر کند. از طرف دیگر، افزایش سرعت جریان در یک مسیر نامناسب میتواند آشفتگی و صدای بیشتری ایجاد کند.
به همین دلیل، انتخاب حرفهای باید بر اساس تطبیق سیستم انجام شود، نه صرفاً بزرگتر بودن پروانه یا بیشتر بودن تعداد پرهها.
بالانس پروانه؛ عامل پنهان در صدا و لرزش
حتی اگر هندسه پرهها مناسب باشد، عدم تعادل جرمی پروانه میتواند باعث لرزش شود. زمانی که توزیع جرم حول محور دوران یکنواخت نباشد، نیروی نامتعادل در حین چرخش ایجاد میشود و میتواند به شفت، بدنه و مجموعه هود منتقل شود.
برای تولیدکنندگان هود، کیفیت ساخت پروانه و کنترل مونتاژ اهمیت زیادی دارد. صدایی که مصرفکننده آن را «صدای موتور» مینامد، همیشه از سیمپیچ یا بخش الکتریکی موتور ایجاد نمیشود؛ گاهی منشأ آن پروانه، نصب یا ارتعاش مجموعه است.
اگر هدف شما بررسی اثر چربی و آلودگی بر بالانس پروانه است، مقاله جداگانه «تأثیر نظافت پروانه موتور هود بر مکش و صدا» را مطالعه کنید. این مقاله عمداً بر طراحی و هندسه پروانه تمرکز دارد و وارد آموزش نظافت نمیشود.
انتخاب پروانه مناسب برای تولیدکنندگان هود
برای یک تولیدکننده B2B، انتخاب پروانه نباید مستقل از موتور انجام شود. هنگام ارزیابی یک مجموعه موتور و فن، بهتر است موارد زیر بررسی شود:
- سازگاری پروانه با مشخصات موتور
- ابعاد واقعی فضای نصب در هود
- طراحی محفظه و مسیر ورود هوا
- مسیر خروج و مقاومت کانال
- لرزش مجموعه پس از مونتاژ
- رفتار صوتی محصول در دورهای مختلف
- عملکرد واقعی نمونه نهایی هود
طبق رویکرد فنی صنایع آروین الکتروناصا، ارزیابی موتور هود زمانی معنا پیدا میکند که موتور و پروانه بهعنوان بخشی از سیستم مکش بررسی شوند، نه دو قطعه کاملاً مستقل.
برای تولیدکنندگان و مونتاژکارانی که بهدنبال بررسی یک مجموعه موتور مناسب برای خط تولید هود هستند، مشاهده مشخصات الکتروموتور K30 میتواند نقطه شروع مناسبی برای مقایسه گزینههای موجود و انتخاب متناسب با طراحی محصول باشد.
پروانه موتور هود را جداگانه انتخاب کنیم یا همراه موتور؟
برای تولیدکنندگان و مونتاژکاران، استفاده از مجموعهای که موتور و پروانه آن از نظر مکانیکی و عملکردی با یکدیگر هماهنگ باشند، ریسک انتخاب را کاهش میدهد.
تعویض خودسرانه قطر پروانه، تعداد پره، وزن یا هندسه آن ممکن است نقطه کاری مجموعه را تغییر دهد. به همین دلیل، اگر قرار است پروانه متفاوتی روی یک موتور نصب شود، بهتر است عملکرد نمونه نهایی از نظر هوادهی، صدا، لرزش و رفتار حرارتی بررسی شود.
این موضوع بهویژه در تولید انبوه اهمیت دارد؛ زیرا یک عدم تطابق کوچک میتواند در تعداد بالای محصول به افزایش شکایت مشتری، صدای نامطلوب یا تفاوت عملکرد میان دستگاهها منجر شود.
جمعبندی
پروانه موتور هود یکی از تعیینکنندهترین اجزای سیستم مکش است، اما عملکرد آن را نمیتوان جدا از موتور و مسیر هوا ارزیابی کرد. شکل و زاویه پره، تعداد پرهها، قطر پروانه، کیفیت ساخت و بالانس همگی بر رفتار جریان هوا و صدای مجموعه اثر میگذارند.
برای تولیدکنندگان هود، بهترین انتخاب الزاماً بزرگترین پروانه یا موتوری با بیشترین توان اسمی نیست. هدف باید انتخاب یک مجموعه هماهنگ باشد که در محصول نهایی، عملکرد قابل پیشبینی و پایدار ارائه دهد.
برای بررسی گزینههای مناسب خط تولید و انتخاب مجموعه موتور و پروانه متناسب با طراحی هود، میتوانید مشخصات الکتروموتورهای K30 صنایع آروین الکتروناصا را بررسی کرده و برای انتخاب فنی متناسب با محصول خود با واحد فروش مجموعه مشورت کنید.
سوالات متداول
پروانه موتور هود چیست؟
پروانه موتور هود قطعهای دوار است که انرژی مکانیکی الکتروموتور را به حرکت هوا تبدیل میکند و یکی از اجزای اصلی سیستم مکش هود است.
آیا تعداد بیشتر پرههای پروانه باعث افزایش مکش میشود؟
خیر؛ تعداد بیشتر پرهها بهتنهایی تضمینکننده مکش بیشتر نیست و عملکرد به هندسه کامل پروانه، سرعت دوران، موتور، محفظه و مقاومت مسیر هوا وابسته است.
آیا شکل پروانه بر صدای هود تأثیر دارد؟
بله؛ هندسه پرهها و نحوه عبور جریان هوا میتواند بر آشفتگی و صدای آیرودینامیکی سیستم اثر بگذارد.
آیا میتوان هر پروانهای را روی هر موتور هود نصب کرد؟
خیر؛ تغییر ابعاد، وزن یا هندسه پروانه میتواند بار و نقطه عملکرد مجموعه را تغییر دهد و باید سازگاری آن با موتور بررسی شود.
علت لرزش پروانه موتور هود چیست؟
عدم بالانس، تغییر شکل پروانه، نصب نامناسب و مشکلات مکانیکی مجموعه از عوامل احتمالی ایجاد لرزش هستند.
برای تولید هود، موتور و پروانه باید با هم انتخاب شوند؟
بله؛ در تولید حرفهای بهتر است موتور، پروانه، محفظه و مسیر هوا بهعنوان یک سیستم یکپارچه ارزیابی شوند.
