نصب موتور هود: راهنمای فنی و مرحله‌به‌مرحله
نصب موتور هود پنج کار اصلی دارد: قطع کامل برق، باز کردن موتور قدیمی همراه با ثبت سیم‌کشی آن، تثبیت موتور جدید روی پایه، اتصال درست فاز، نول، ارت و خازن، و در پایان تست جهت چرخش، صدا و گرما. قبل از شروع باید مطمئن شوید مشخصات برقی و ابعاد موتور جدید با هود شما سازگار است. خطا در سیم‌کشی یا نصب نامتعادل می‌تواند باعث سوختن موتور، صدای زیاد یا افت مکش شود.
در این راهنما یاد می‌گیرید موتور هود چگونه کار می‌کند، پیش از نصب چه چیزهایی را باید بسنجید، هر مرحله را چطور انجام دهید، خطاهای رایج کدام‌اند و بعد از نصب چطور مشکلات را سریع پیدا کنید. هدف ما این است که نصب را بار اول درست انجام دهید و بعداً مجبور به باز کردن دوباره هود نشوید.
موتور هود چگونه کار می‌کند و چرا نصب درست مهم است؟
موتور هود قلب سیستم تخلیه هواست. پروانه (فن) روی شافت موتور سوار می‌شود، هوای آلوده، بخار و چربی را از روی سطح پخت می‌کشد و از مسیر کانال به بیرون می‌فرستد. اگر موتور درست نصب نشود، حتی یک موتور باکیفیت هم عملکرد خوبی نخواهد داشت. مکش ضعیف، صدای اضافه و فرسودگی سریع بلبرینگ از پیامدهای رایج نصب نادرست است.
نقش خازن در راه‌اندازی موتور
بیشتر موتورهای هود تک‌فاز هستند و معمولاً برای راه‌اندازی و کار پایدار به خازن نیاز دارند. خازن به موتور کمک می‌کند با گشتاور مناسب شروع به چرخش کند و در جهت درست بچرخد. اگر خازن خراب یا با ظرفیت اشتباه باشد، موتور ممکن است وزوز کند، دیر راه بیفتد یا حتی اصلاً نچرخد. به همین دلیل ظرفیت خازن (µF) همیشه باید با مقدار مشخص‌شده توسط سازنده موتور یکی باشد.
سرعت‌ها و سیم‌های کنترل
موتورهای هود معمولاً چند سرعت دارند و هر سرعت از طریق یک سیم جداگانه به کلید هود وصل می‌شود. سیم مشترک (برق ورودی) و سیم‌های سرعت را نباید با هم اشتباه گرفت. جابه‌جایی آن‌ها باعث می‌شود کلید روی سرعتی که انتخاب شده کار نکند یا موتور بار اضافی بگیرد. به همین دلیل پیش از باز کردن سیم‌ها از اتصالات قدیمی عکس می‌گیریم و در نصب جدید به نقشه سیم‌کشی همان موتور اعتماد می‌کنیم.
قبل از نصب: چک‌لیست سازگاری
بیشتر مشکلات بعد از نصب از انتخاب یا آماده‌سازی نادرست ناشی می‌شود، نه از خود نصب. چند دقیقه بررسی پیش از شروع، چند ساعت دردسر را حذف می‌کند.

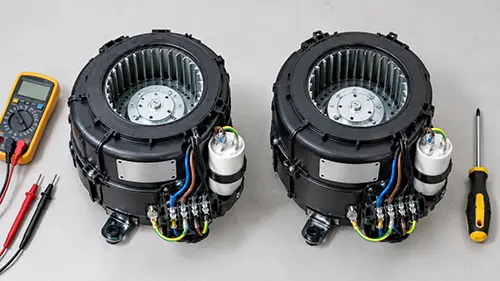

تطبیق مشخصات برقی
پلاک موتور قدیمی و جدید را کنار هم بگذارید. این موارد باید با هم بخوانند:
- ولتاژ و فرکانس تغذیه
- توان نامی
- ظرفیت خازن (µF)
- تعداد سرعت‌ها و نقشه سیم‌کشی
- جهت چرخش
اگر ظرفیت خازن اشتباه باشد، موتور ضعیف راه می‌افتد، وزوز می‌کند یا بیش‌ازحد داغ می‌شود. همیشه از خازنی استفاده کنید که برای همان موتور مشخص شده است.
تطبیق ابعاد و نوع نصب
محل سوراخ‌های نصب، موقعیت شافت، اندازه پروانه و فضای داخل بدنه هود را مقایسه کنید. موتوری که «تقریباً» هم‌اندازه است باعث لرزش و فرسودگی زودهنگام بلبرینگ می‌شود. برای موتورهای توربو، سازگاری پروانه با شافت و محفظه را هم بررسی کنید. پروانه باید آزادانه بچرخد و به بدنه یا محفظه برخورد نکند.
اگر هنوز موتور را انتخاب نکرده‌اید، محصولات موتور توربو هود را ببینید. برای مقایسه انواع موتور و فهمیدن تفاوت‌ها، بررسی تخصصی موتور هود آشپزخانه راهنمای کامل‌تری است.
بررسی کانال و مسیر تخلیه هوا
بسیاری از «ضعف موتور» در واقع مشکل کانال است. پیش از نصب موارد زیر را ببینید:
- کانال تمیز باشد و چربی یا مانع داخل آن نباشد.
- پیچ و خم‌های تند و غیرضروری وجود نداشته باشد، چون مسیر پرپیچ‌وخم مقاومت هوا را بالا می‌برد.
- کانال بیش‌ازحد طولانی یا فشرده نباشد.
- دمپر یک‌طرفه (در صورت وجود) آزادانه باز و بسته شود.
اگر کانال مشکل داشته باشد، تعویض یا نصب بهترین موتور هم مکش را کامل بازنمی‌گرداند.
ابزارهای لازم
معمولاً این ابزارها کافی است:
- پیچ‌گوشتی‌های مناسب (دوسو و چهارسو)
- سیم‌لخت‌کن و انبردست
- تستر برق یا مولتی‌متر
- چسب برق یا سرسیم عایق‌دار
- دستکش و عینک ایمنی
- گوشی برای عکس‌گرفتن از سیم‌کشی
- ماده چربی‌گیر برای تمیزکردن محفظه
مراحل نصب موتور هود
مرحله ۱: قطع کامل برق
کلید اصلی (فیوز) را قطع کنید و دوشاخه هود را بکشید. فقط خاموش‌کردن کلید خود هود کافی نیست، چون ممکن است برق روی سیم‌ها باقی بماند. قبل از دست‌زدن به سیم‌ها با تستر مطمئن شوید ولتاژ وجود ندارد. اگر چند نفر در محل کار می‌کنند، یک برچسب هشدار روی فیوز بزنید تا کسی ناخواسته آن را وصل نکند.
مرحله ۲: باز کردن موتور قدیمی و ثبت سیم‌کشی
فیلترهای چربی‌گیر و پوشش را باز کنید. قبل از جدا کردن هر سیم، از اتصالات سیم‌ها و خازن عکس واضح بگیرید. برای اطمینان بیشتر می‌توانید با نوار چسب و برچسب، سیم‌ها را شماره‌گذاری کنید. سپس پیچ‌های نگه‌دارنده را باز کنید و موتور را همراه پروانه بردارید.
در این مرحله ظاهر موتور قدیمی را هم بررسی کنید. آثار سوختگی، چربی زیاد یا لنگی شافت می‌تواند نشان دهد مشکل از کجا آمده و موتور جدید باید با چه احتیاطی نصب شود.
مرحله ۳: تمیزکاری محفظه
قبل از نصب موتور جدید، داخل محفظه، پروانه (در صورت استفاده مجدد) و محل پایه را از چربی و گرد و غبار پاک کنید. چربی روی محفظه لرزش و گرمای موتور را بیشتر می‌کند و می‌تواند تعادل پروانه را به‌هم بزند. همچنین فیلترهای چربی‌گیر را بشویید یا در صورت فرسودگی تعویض کنید.

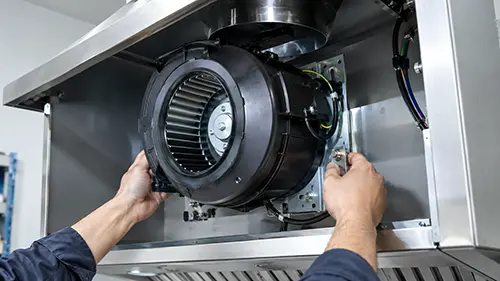

مرحله ۴: نصب و تثبیت موتور جدید
موتور را روی پایه قرار دهید و همه پیچ‌ها را یکنواخت و کامل سفت کنید. اگر پیچ‌ها نامتوازن بسته شوند، موتور کج می‌نشیند و لرزش ایجاد می‌کند. سپس پروانه را محکم روی شافت ببندید و با دست بچرخانید. باید این‌طور باشد:
- آزادانه و بدون گیرکردن بچرخد،
- لنگ نزند،
- به محفظه یا بدنه برخورد نکند.
پروانه‌ای که لنگ می‌زند زیر بار لرزش ایجاد می‌کند و بلبرینگ را زودتر فرسوده می‌کند.

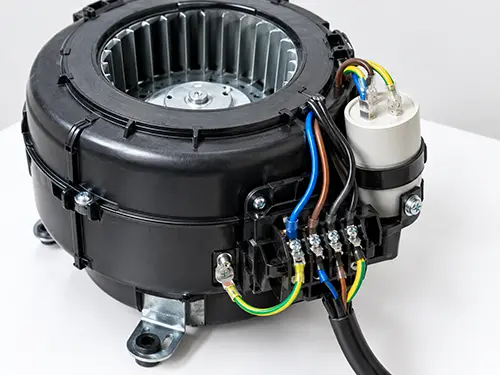

مرحله ۵: سیم‌کشی، خازن و ارت
سیم‌ها را طبق نقشه سیم‌کشی همان موتور وصل کنید، نه حدسی و نه فقط بر اساس رنگ. رنگ سیم‌ها بین برندها متفاوت است.
- فاز و نول را به ترمینال‌های درست وصل کنید.
- سیم هر سرعت را به کلید متناظر آن متصل کنید.
- خازن را مطابق نقشه ببندید و مطمئن شوید اتصالات محکم است.
- همه اتصالات را با سرسیم یا چسب برق عایق کنید و سیم‌ها را طوری مرتب کنید که با پروانه برخورد نکنند.
- سیم ارت را حتماً وصل کنید. این اتصال در صورت خرابی عایق، کاربر را از برق‌گرفتگی محافظت می‌کند و هرگز نباید حذف شود.
اگر موتور محافظ حرارتی (Thermal Protector) یا فیوز حرارتی دارد، مطمئن شوید در مسیر درست قرار گرفته و بی‌اثر نشده است. حذف یا دور زدن این محافظ‌ها ریسک سوختن موتور و آتش‌سوزی را بالا می‌برد.
برای الزامات ایمنی برقی هودهای خانگی می‌توانید به استاندارد بین‌المللی IEC 60335-2-31 مراجعه کنید. این استاندارد ایمنی هودهای برقی آشپزخانه و سایر مکنده‌های دود پخت‌وپز با ولتاژ نامی حداکثر ۲۵۰ ولت را پوشش می‌دهد.
مرحله ۶: تست نهایی
پیش از بستن کامل هود، برق را وصل کنید و موتور را روی هر سرعت جداگانه امتحان کنید. این موارد را بررسی کنید:
- جهت چرخش: هوا باید به داخل هود کشیده و به سمت کانال رانده شود. چرخش معکوس یعنی خطا در سیم‌کشی یا اتصال خازن.
- صدا و لرزش: وزوز یکنواخت طبیعی است. صدای تق‌تق یا ساییدگی طبیعی نیست.
- گرما: بعد از کار کوتاه، بدنه موتور نباید به‌طور غیرعادی داغ باشد.
- تغییر سرعت‌ها: هر سرعت باید با کلید متناظرش کار کند و سرعت‌ها قابل تشخیص باشند.
- خروج هوا: خروجی کانال را بررسی کنید تا مطمئن شوید هوا واقعاً بیرون می‌رود.
اگر بوی سوختگی یا صدای ساییدگی حس کردید، هود را فوراً خاموش کنید و برق را قطع کنید.
خطاهای رایج در نصب موتور هود
۱. ظرفیت خازن اشتباه: باعث راه‌اندازی ضعیف، وزوز و گرم‌شدن می‌شود.
۲. نبستن سیم ارت: خطر برق‌گرفتگی ایجاد می‌کند.
۳. چرخش معکوس: موتور کار می‌کند، اما مکش به‌شدت افت می‌کند.
۴. پروانه شل یا نامتعادل: صدا و سایش سریع بلبرینگ را به‌دنبال دارد.
۵. توان نامناسب نسبت به کانال: موتور ضعیف روی کانال بلند یا پرپیچ‌وخم هوا را خوب تخلیه نمی‌کند. پیش از سرزنش موتور، کانال را بررسی کنید.
۶. محفظه چرب: چربی باقی‌مانده مشکلات گرما و لرزش را ادامه می‌دهد.
۷. عایق‌نکردن اتصالات: ریسک اتصال کوتاه و برق‌گرفتگی بالا می‌رود.
۸. سیم‌های آزاد نزدیک پروانه: سیمی که با پروانه برخورد کند عایقش آسیب می‌بیند.
۹. حذف محافظ حرارتی: موتور در شرایط غیرعادی از خودش محافظت نمی‌کند.
عیب‌یابی سریع بعد از نصب
| علامت | علت محتمل | اقدام پیشنهادی |
|---|---|---|
| موتور نمی‌چرخد و فقط وزوز می‌کند | خازن خراب یا اشتباه، اتصال سست، گیرکردن پروانه | برق را قطع کنید، خازن و اتصالات را کنترل کنید، پروانه را دستی بچرخانید |
| موتور می‌چرخد ولی مکش ضعیف است | چرخش معکوس، کانال مسدود یا طولانی، پروانه نامناسب | جهت چرخش و کانال را بررسی کنید |
| صدا یا لرزش زیاد | پروانه شل یا نامتعادل، پیچ‌های نایکنواخت، چربی روی محفظه | پروانه و پیچ‌ها را کنترل و محفظه را تمیز کنید |
| بدنه موتور زود داغ می‌شود | خازن نامناسب، مسیر هوا بسته، بار اضافی | ظرفیت خازن و مسیر تخلیه را کنترل کنید |
| یکی از سرعت‌ها کار نمی‌کند | سیم سرعت اشتباه یا شل، مشکل کلید | سیم‌کشی را با نقشه موتور و کلید تطبیق دهید |
| فیوز یا کلید محافظ قطع می‌شود | اتصال کوتاه، عایق ضعیف، سیم‌کشی اشتباه | برق را قطع کنید و کل سیم‌کشی را بازبینی کنید |
اگر پس از بررسی این موارد مشکل ادامه داشت، از یک تکنسین برق مجرب کمک بگیرید.
نکات ایمنی که نباید نادیده گرفت
- همیشه قبل از هر کار با سیم‌ها برق را قطع و با تستر کنترل کنید.
- از سیم‌ها و ابزار سالم و عایق‌دار استفاده کنید.
- اتصال ارت را هیچ‌وقت حذف نکنید.
- هنگام کار روی نردبان یا در ارتفاع، تعادل خود را حفظ کنید و در صورت نیاز از یک نفر کمک بگیرید.
- از دستکش و عینک ایمنی استفاده کنید، چون چربی و لبه‌های تیز بدنه هود خطرناک است.
- اگر دانش برقی کافی ندارید، نصب را به تکنسین مجرب بسپارید.
نگهداری بعد از نصب
نصب درست فقط شروع کار است. برای اینکه موتور دیرتر فرسوده شود:
- فیلترهای چربی‌گیر را به‌طور منظم بشویید یا تعویض کنید.
- هر چند وقت یک‌بار، لرزش و صدای موتور را کنترل کنید.
- مسیر کانال را از نظر چربی و مانع بررسی کنید.
- در صورت تغییر صدا یا افت مکش، زودتر بررسی کنید و منتظر خرابی کامل نمانید.
نصب موتور هود در پروژه‌های صنعتی و عمده
برای کارگاه‌ها، آشپزخانه‌های صنعتی، تولیدکنندگان هود و شرکت‌هایی که هود نصب می‌کنند، روش کار تفاوت دارد. استانداردسازی روی یک مدل موتور در زمان صرفه‌جویی می‌کند. قطعات یدکی، نقشه سیم‌کشی و آموزش تکنسین ساده‌تر می‌شود. برای پروژه‌های عمده این کارها کمک می‌کند:
- یک چک‌لیست ثابت نصب برای همه تکنسین‌ها تهیه کنید.
- نقشه سیم‌کشی هر مدل را در دسترس تیم نصب نگه دارید.
- قبل از تحویل، هر دستگاه را با تست جهت چرخش، صدا و گرما کنترل کنید.
- موجودی خازن و قطعات پرمصرف را از قبل تأمین کنید.
برای سفارش عمده، موجودی و زمان تحویل را در فروشگاه ببینید یا مستقیماً با واحد فروش صنایع آروین الکتروناصا تماس بگیرید.
اگر بعد از نصب درست هم مشکل ادامه داشت
اگر با نصب درست باز هم موتور صدای ساییدگی دارد، داغ می‌کند یا زیر بار متوقف می‌شود، ممکن است مشکل از فرسودگی خود موتور یا قطعه باشد. برای شناخت علائم فرسودگی، عمر مفید موتور هود را بخوانید. «راهنمای تعویض و انتخاب موتور جایگزین»
۶) سوالات متداول (FAQ)
۱. نصب موتور هود سخت است و آیا خودم می‌توانم انجام دهم؟
نصب موتور هود برای کسی که دانش پایه برقی دارد قابل انجام است، اما سیم‌کشی، خازن و اتصال ارت باید دقیق باشد. اگر درباره نقشه سیم‌کشی مطمئن نیستید، نصب را به تکنسین مجرب بسپارید.
۲. قبل از نصب موتور هود چه چیزهایی را باید بررسی کنم؟
قبل از نصب موتور هود باید ولتاژ، توان، ظرفیت خازن، تعداد سرعت‌ها و ابعاد نصب موتور جدید را با هود و پلاک موتور قدیمی مقایسه کنید تا کاملاً سازگار باشند.
۳. چرا بعد از نصب موتور هود صدا یا لرزش دارد؟
موتور هود بعد از نصب عمدتاً زمانی صدا یا لرزش دارد که پروانه شل یا نامتعادل باشد، پیچ‌های نگه‌دارنده یکنواخت سفت نشده باشند یا چربی روی محفظه باقی مانده باشد.
۴. اگر جهت چرخش موتور هود برعکس باشد چه می‌شود؟
اگر موتور هود برعکس بچرخد، هوا را به سمت اشتباه می‌راند و قدرت مکش به‌شدت کم می‌شود. این مشکل معمولاً از خطا در سیم‌کشی یا اتصال خازن است و باید طبق نقشه سازنده اصلاح شود.
۵. اتصال ارت در نصب موتور هود الزامی است؟
بله. اتصال ارت در صورت خرابی عایق موتور، کاربر را از برق‌گرفتگی محافظت می‌کند، پس همیشه باید هنگام نصب موتور هود وصل شود.
۶. برای نصب موتور هود چه ابزارهایی لازم است؟
برای نصب موتور هود معمولاً پیچ‌گوشتی، انبردست، سیم‌لخت‌کن، تستر یا مولتی‌متر و چسب برق یا سرسیم عایق‌دار لازم است. همچنین بهتر است قبل از باز کردن سیم‌ها از اتصالات عکس بگیرید.
۷. نقش خازن در موتور هود چیست و اگر اشتباه باشد چه می‌شود؟
خازن به موتور هود کمک می‌کند با گشتاور مناسب راه بیفتد و پایدار بچرخد. اگر خازن خراب یا با ظرفیت اشتباه باشد، موتور ممکن است وزوز کند، دیر راه بیفتد یا بیش‌ازحد داغ شود.
۸. اگر بعد از نصب مکش هود ضعیف بود، مشکل از موتور است یا کانال؟
ضعف مکش بعد از نصب می‌تواند از چرخش معکوس، کانال مسدود یا پرپیچ‌وخم، پروانه نامناسب یا توان ناکافی موتور باشد. پیش از قضاوت درباره موتور، جهت چرخش و وضعیت کانال را بررسی کنید.
نصب درست به سه چیز بستگی دارد: موتور سازگار، سیم‌کشی دقیق همراه با ارت، و تست نهایی با دقت. رعایت این سه مورد از موتور محافظت می‌کند، مکش هود را قوی نگه می‌دارد و از دردسرهای بعدی جلوگیری می‌کند.
