رنگ بندی کامل سیمهای موتور هود — جدول فاز، نول و دورها
اگر دنبال رنگ دقیق سیم فاز، نول یا سیمهای دور موتور هود خود هستید، پاسخ کوتاه این است: رنگ سیم فاز و نول معمولاً از استاندارد بینالمللی IEC پیروی میکند (قهوهای برای فاز، آبی برای نول)، اما رنگ سیمهای دور (کند، متوسط، تند) استاندارد جهانی مشترکی ندارد و بین سازندههای مختلف — و حتی بین مدلهای مختلف یک سازنده — متفاوت است. به همین دلیل تنها راه اتصال ۱۰۰٪ مطمئن، بررسی برچسب روی جعبهترمینال موتور یا دیتاشیت رسمی همان مدل است.
در ادامه هم استاندارد کلی را با جدول توضیح میدهیم، هم روش درست شناسایی سیمها را وقتی برچسب موجود نیست یا رنگها محو شدهاند.

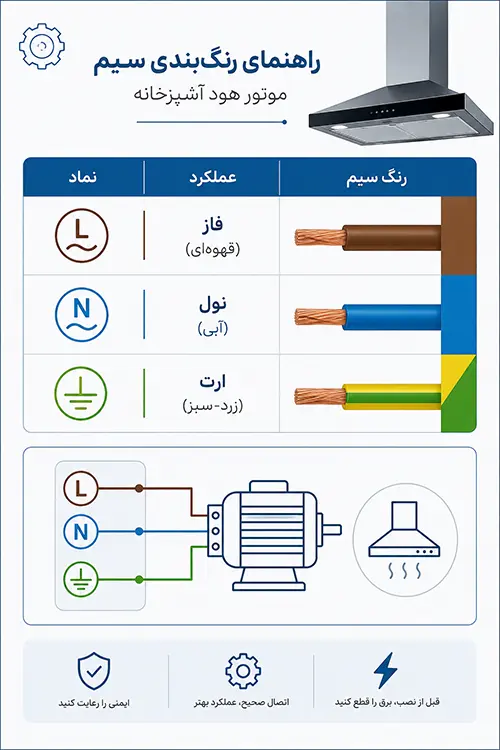

استاندارد بینالمللی رنگ سیم فاز و نول (IEC 60446)
اکثر موتورهای الکتریکی صنعتی، از جمله موتورهای هود، در بخش فاز و نول از استاندارد بینالمللی سیمکشی IEC پیروی میکنند. طبق تجربه ما در صنایع آروین الکتروناصا، این رنگ بندی در بیشتر موتورهای وارداتی و تولید داخل با کیفیت رعایت میشود، هرچند برخی موتورهای ارزان و بدون استاندارد ممکن است از این قاعده پیروی نکنند.
رنگ سیم فاز (Live)
سیم فاز معمولاً قهوهای یا مشکی است. این سیم جریان برق را از منبع تغذیه به موتور میرساند و در صورت تماس مستقیم با بدنه یا دست، خطر برقگرفتگی دارد.
رنگ سیم نول (Neutral)
سیم نول معمولاً آبی است و مسیر بازگشت جریان را کامل میکند.
رنگ سیم ارت (اتصال زمین)
در موتورهایی که دارای بدنه فلزی و ارت مجزا هستند، سیم ارت با ترکیب رنگ زرد-سبز مشخص میشود. این سیم مستقیماً به بدنه دستگاه و از آنجا به سیستم ارت ساختمان متصل میشود.
نکته مهم: این رنگ بندی «استاندارد رایج» است، نه یک قانون اجباری که همه سازندهها بدون استثنا رعایت کنند. همیشه قبل از اتصال، با مولتیمتر یا با مراجعه به دیتاشیت مدل خود، فاز و نول را تأیید کنید.
رنگ بندی سیمهای دور (کند، متوسط، تند) — چرا استاندارد ثابتی ندارد؟
بخشی که بیشترین سردرگمی را ایجاد میکند، سیمهای مربوط به دورهای مختلف موتور (کند، متوسط، تند) است. برخلاف فاز و نول، این سیمها تابع هیچ استاندارد بینالمللی مشترکی نیستند، چون تعداد دورها (تکدور، دودور، سهدور) و طراحی داخلی سیمپیچی از یک سازنده به سازنده دیگر فرق میکند.
به همین دلیل، رنگ سیم دور تند در یک موتور میتواند با رنگ سیم دور تند در موتور مدل دیگر — حتی از همان سازنده — متفاوت باشد. تنها منبع قابلاعتماد برای این بخش، برچسب روی خود موتور یا دیتاشیت رسمی مدل مشخص شماست.
اگر برچسب موتور هود شما محو شده یا در دسترس نیست، واحد فنی صنایع آروین الکتروناصا میتواند بر اساس مدل و کد موتور، دیاگرام دقیق سیمکشی را در اختیار شما قرار دهد.
تفاوت رنگ بندی در موتورهای تکدور، دودور و سهدور هود
تعداد سیمهای خروجی موتور مستقیماً به تعداد دورهای آن بستگی دارد:
- موتور تکدور: معمولاً فقط دو یا سه سیم دارد (فاز، نول، و گاهی ارت) و پیچیدگی رنگ بندی کمی دارد.
- موتور دودور: علاوه بر فاز و نول مشترک، یک سیم اضافه برای دور دوم دارد که باید طبق برچسب مدل شناسایی شود.
- موتور سهدور: بیشترین تعداد سیم خروجی را دارد (کند، متوسط، تند) و اشتباه در تشخیص این سیمها رایجترین علت سوختن موتور یا کارکرد نادرست کولر است.
برای درک بهتر نحوه سیمپیچی داخلی که منجر به این خروجیها میشود، میتوانید به مقاله سیمپیچی موتور هود مراجعه کنید. اگر هم به دنبال نقشه کلی سیمکشی موتور هستید نه فقط رنگ سیمها، مقاله دیاگرام سیمکشی موتور هود این موضوع را بهطور کامل پوشش میدهد.
روش صحیح شناسایی و اتصال سیمها قبل از نصب
اگر رنگ سیمها مشخص نیست یا با آنچه در این مقاله گفته شد مطابقت ندارد، مراحل زیر را دنبال کنید:
- برق موتور را کاملاً قطع کنید و مطمئن شوید هیچ جریانی در مدار نیست.

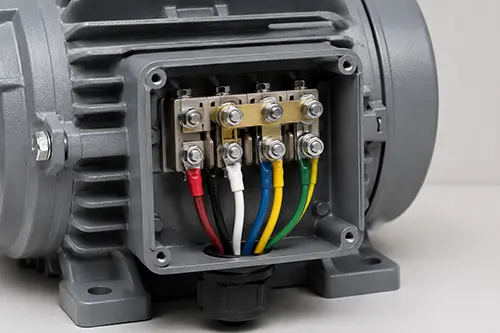

- برچسب روی بدنه موتور یا جعبهترمینال را بررسی کنید؛ اغلب سازندهها نقشه سیمکشی را همانجا چاپ میکنند.
- در صورت نبود برچسب، با مولتیمتر در حالت اهممتر، مقاومت بین سیمها را اندازه بگیرید تا سیمپیچهای مربوط به هر دور را از هم تفکیک کنید.
- قبل از اتصال نهایی، سیمها را با نوار چسب موقت علامتگذاری کنید تا در حین نصب جابهجا نشوند.
- اگر مطمئن نیستید، اتصال را به برقکار متخصص یا واحد فنی سازنده بسپارید.
اشتباهات رایج در اتصال سیمهای موتور هود و خطرات آن
رایجترین اشتباهاتی که در تعمیر یا نصب موتور هود دیده میشود:
- جابهجایی سیم فاز و نول: در بسیاری از موارد باعث آسیب فوری نمیشود، اما ایمنی دستگاه را به خطر میاندازد.
- اشتباه گرفتن سیم دور تند با دور کند: معمولاً باعث گرم شدن بیشازحد موتور یا سوختن آن در کوتاهمدت میشود.
- حذف یا قطع نکردن اتصال ارت: در صورت نشتی جریان، خطر برقگرفتگی کاربر را بهشدت افزایش میدهد.
- استفاده از رنگ بندی مقاله یا موتور دیگر بدون بررسی برچسب مدل خود: چون رنگ سیم دور در مدلهای مختلف یکسان نیست.
چه زمانی باید سراغ متخصص یا موتور جدید برویم؟
اگر بعد از بررسی برچسب و تست با مولتیمتر هنوز نمیتوانید سیمها را با اطمینان تشخیص دهید، یا اگر موتور علائم سوختگی، بوی سوختگی سیمپیچ یا کارکرد نامنظم در دورهای مختلف نشان میدهد، ادامه دادن به اتصال آزمایشی میتواند منجر به آسیب دائمی موتور یا خطر ایمنی شود. در این شرایط دو مسیر منطقی وجود دارد: دریافت دیاگرام دقیق مدل موتور از واحد فنی سازنده، یا در صورت آسیبدیدگی سیمپیچ، بررسی قطعات موتور هود و جایگزینی موتور با یک مدل استاندارد و دارای گارانتی.
برای دریافت مشاوره فنی رایگان درباره رنگ بندی مدل خاص موتور خود، یا مشاهده موتورهای هود استاندارد و دارای دیاگرام رسمی، با واحد فروش صنایع آروین الکتروناصا در ارتباط باشید.
سوالات متداول
۱. رنگ سیم فاز موتور هود چیست؟ سیم فاز در اکثر موتورهای هود که از استاندارد IEC پیروی میکنند، رنگ قهوهای یا مشکی دارد، اما تأیید نهایی باید از برچسب مدل موتور انجام شود.
۲. رنگ سیم نول موتور هود چیست؟ سیم نول طبق استاندارد بینالمللی معمولاً رنگ آبی دارد.
۳. آیا رنگ سیمهای دور کند، متوسط و تند در همه موتورهای هود یکسان است؟ خیر، رنگ سیمهای دور استاندارد جهانی مشترکی ندارد و بین سازندهها و حتی مدلهای مختلف یک سازنده متفاوت است، بنابراین باید طبق برچسب همان مدل بررسی شود.
۴. اگر برچسب رنگ سیمها روی موتور محو شده باشد چه باید کرد؟ در این حالت باید با مولتیمتر مقاومت سیمها اندازهگیری شود یا از دیاگرام رسمی همان مدل که سازنده ارائه میدهد استفاده شود.
۵. اشتباه در اتصال سیم دور تند و کند چه آسیبی به موتور میزند؟ این اشتباه معمولاً باعث گرم شدن بیشازحد موتور و در بسیاری موارد سوختن سیمپیچ در کوتاهمدت میشود.
۶. آیا سیم ارت در همه موتورهای هود ضروری است؟ در موتورهایی که بدنه فلزی دارند، اتصال سیم ارت برای ایمنی کاربر در برابر نشتی جریان ضروری است.
