سیم پیچی موتور هود: راهنمای فنی جامع برای تولیدکنندگان، سرویسکاران و کسبوکارها
هود آشپزخانه، چه در یک خانه و چه در یک رستوران شلوغ، یک سرباز خط مقدم در جنگ با چربی، دود و بو است. قلب تپنده این سرباز، موتور الکتریکی آن است. اما زمانی که این قلب از تپش باز میایستد، دو راه پیش روی ماست: تعویض کامل و پرهزینه، یا احیای هوشمندانه و مهندسیشده. این مقاله یک راهنمای صرفاً تعمیراتی نیست؛ بلکه یک تحلیل فنی عمیق برای مدیران کسبوکار، تولیدکنندگان تجهیزات آشپزخانه و سرویسکاران حرفهای است تا با دیدی باز، بهترین و اقتصادیترین تصمیم را برای ناوگان هودهای خود بگیرند.
در این راهنمای جامع ، ما به کالبدشکافی موتور هود، دلایل فنی سوختن آن، فرآیند دقیق و مهندسیشده سیمپیچی و معرفی یک شریک صنعتی قابل اعتماد میپردازیم که میتواند هزینههای عملیاتی شما را به شکل چشمگیری کاهش دهد.
مقاله موتور هود صنعتی | خرید عمده و مشاوره فنی | صنایع آروین در انتخاب موتور هود کمکتان خواهد کرد.

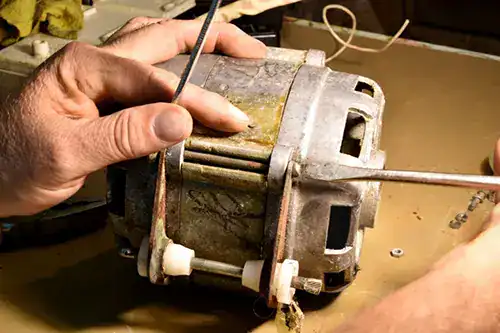

آناتومی فنی موتور هود و دلایل اصلی از کار افتادن آن
موتورهای به کار رفته در هودهای آشپزخانه عموماً از نوع موتورهای القایی آسنکرون تکفاز هستند. این موتورها به دلیل ساختار ساده، دوام بالا و عدم نیاز به جاروبک، انتخابی ایدهآل برای این کاربرد هستند. اما “دوام بالا” به معنای “عمر ابدی” نیست. درک دلایل فنی خرابی، اولین قدم برای پیشگیری و تعمیر اصولی است.
پیشنهاد میکنیم مقاله جامع تدوین استاندارد موتور هود: نقشه راه فنی و استراتژیک برای برتری تولیدکنندگان (۲۰۲۵) را مطالعه بفرمایید.
۱. شکست حرارتی (Thermal Breakdown): قاتل شماره یک موتور هود
هر سیمپیچ مسی با لایهای نازک از لاک (عایق) پوشانده شده است. این عایق دارای یک “کلاس حرارتی” مشخص (مثلاً Class F: 155°C) است. زمانی که دمای موتور از این حد فراتر رود، عایق پلیمری شروع به تخریب کرده، خاصیت خود را از دست میدهد و منجر به اتصال کوتاه بین حلقههای سیم (Inter-turn short circuit) یا اتصال به بدنه میشود. عوامل اصلی ایجاد این حرارت مرگبار عبارتند از:
- اشباع چربی و اختلال در سیستم خنککننده: موتور هود برای خنک شدن به جریان هوایی که خود ایجاد میکند، وابسته است. تجمع لایههای چربی روی بدنه موتور و سیمپیچها، مانند یک پتو عمل کرده و تبادل حرارتی را مختل میکند. این امر به خصوص در آشپزخانههای صنعتی که حجم پختوپز بالاست، بحرانی است.
- اضافه بار مکانیکی (Mechanical Overload): هر عاملی که چرخش روتور را دشوار کند، باعث میشود موتور جریان بیشتری (آمپر) از شبکه بکشد. این افزایش جریان طبق قانون ژول ()، توان تلفاتی را به صورت تصاعدی بالا برده و دما را افزایش میدهد. عوامل اضافه بار عبارتند از:
- گریپاژ کردن یا فرسودگی بلبرینگها: خشک شدن گریس، نفوذ آلودگی یا پایان عمر مفید بلبرینگها، اصطکاک را به شدت افزایش میدهد.
- عدم توازن (آنبالانسی) فن: تجمع چربی روی پرههای فن یا شکستگی بخشی از آن، باعث لرزش شدید و فشار مضاعف به شفت و بلبرینگها میشود.
- مقاومت در مسیر خروجی هوا: مسدود بودن کانال خروجی هوا، پیچوخمهای غیراصولی یا طولانی بودن بیش از حد مسیر، باعث میشود موتور برای تخلیه هوا تحت فشار دائمی کار کند.
۲. شکست الکتریکی (Electrical Failure)
- نوسانات ولتاژ: ولتاژ ورودی بالاتر از حد نامی، باعث اشباع هسته مغناطیسی و افزایش شدید جریان میشود. ولتاژ پایینتر نیز گشتاور را کاهش داده و موتور برای رسیدن به دور نامی، جریان بیشتری میکشد. هر دو حالت منجر به افزایش دما و آسیب به عایق میشود.
- فرسودگی خازن راهانداز: در بسیاری از موتورهای هود، از یک خازن برای ایجاد اختلاف فاز و راهاندازی موتور استفاده میشود. با گذشت زمان، ظرفیت این خازن کاهش یافته و موتور در هنگام استارت، توان کافی برای غلبه بر اینرسی را ندارد. تلاشهای مکرر برای راهاندازی، جریان شدیدی از سیمپیچها عبور داده و آنها را میسوزاند.
تحلیل دلایل خرابی نشان میدهد که بیش از ۵۰٪ مشکلات موتورهای الکتریکی به سیمپیچ و مسائل حرارتی مرتبط است.

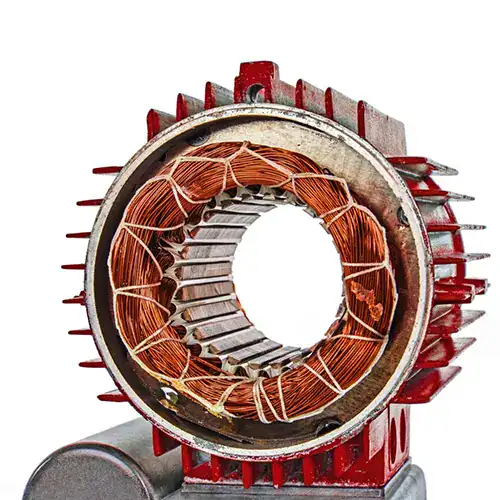

فرآیند سیم پیچی موتور هود به شکل مهندسیشده: فراتر از یک تعویض سیم ساده
سیم پیچی یک فرآیند دقیق و چندمرحلهای است که اگر به درستی انجام شود، میتواند یک موتور احیا شده با کیفیتی برابر یا حتی بهتر از نمونه فابریک تحویل دهد. تفاوت یک کارگاه سنتی و یک مجموعه صنعتی در همین جزئیات نهفته است.
مرحله ۱: دادهبرداری و مهندسی معکوس قبل از بریدن حتی یک رشته سیم، اطلاعات حیاتی موتور ثبت میشود. این کار مانند تهیه یک نقشه ژنتیکی است.
- نوع سربندی: ستاره یا مثلث بودن اتصالات، نحوه اتصال دورهای مختلف (کند، متوسط، تند).
- نقشه کلافها: تعداد کلافها، تعداد شیارهای اشغال شده توسط هر کلاف.
- گام سیمپیچی (Winding Pitch): فاصله بین بازوهای ورودی و خروجی یک کلاف.
- تعداد دور در هر کلاف: شمارش دقیق تعداد دور سیم در یک کلاف نمونه.
- قطر سیم (Wire Gauge): اندازهگیری دقیق قطر سیم لاکی با میکرومتر. این دادهها هویت موتور هستند و بازپیچی دقیقاً باید بر اساس آنها انجام شود.
مرحله ۲: پاکسازی و آمادهسازی استاتور سیمپیچهای سوخته با دقت از هسته خارج میشوند. سپس استاتور (هسته آهنی) تحت فرآیندهای پاکسازی صنعتی قرار میگیرد تا هرگونه چربی، لاک سوخته و آلودگی از سطح آن و داخل شیارها پاک شود. سلامت ورقههای هسته و عدم وجود اتصال بین آنها بررسی میشود.
مرحله ۳: عایقکاری شیار و کلافپیچی این مرحله، نقطه تمایز کیفیت است.
- عایق شیار: به جای استفاده از کاغذهای معمولی، از عایقهای کلاس حرارتی بالا مانند نومکس (Nomex) یا ترکیبی از مایلر-نومکس استفاده میشود. این عایقها مقاومت دیالکتریک و حرارتی فوقالعادهای دارند.
- کلافپیچی: با استفاده از دستگاههای کلافپیچ اتوماتیک و بر اساس دادههای ثبت شده، کلافهای جدید با سیم لاکی مسی با گرید بالا (Grade A, 200°C) پیچیده میشوند. کشش یکنواخت سیم و دقت در تعداد دور، توسط دستگاه تضمین میشود.
مرحله ۴: جازنی، سربندی و عایقکاری نهایی کلافها با مهارت درون شیارهای عایقبندی شده قرار میگیرند. سربندیها بر اساس نقشه اولیه انجام شده و محل اتصالات با وارنیشهای نسوز (Heat Shrink Tubing) به طور کامل پوشانده میشود. نخبندی نهایی، استحکام مکانیکی مجموعه سیمپیچ را تضمین میکند.
مرحله ۵: اشباع با لاک (Varnishing) و پخت در کوره این حیاتیترین مرحله برای طول عمر موتور است. کل مجموعه استاتور و سیمپیچ در وان لاک مخصوص غوطهور میشود تا تمام منافذ میکروسکوپی پر شود. این کار سه هدف کلیدی دارد:
- افزایش مقاومت در برابر رطوبت و مواد شیمیایی.
- بهبود انتقال حرارت از سیمها به هسته و بدنه.
- ایجاد یکپارچگی مکانیکی و جلوگیری از لرزش سیمها در اثر نیروهای مغناطیسی.
سپس استاتور وارد کوره صنعتی با کنترل دمای دقیق میشود. فرآیند پخت چند ساعته، لاک را پلیمریزه کرده و آن را به یک توده جامد، سخت و نارسانا تبدیل میکند. این فرآیند کیفیت و دوام سیمپیچی را دهها برابر افزایش میدهد.
انتخاب شریک تجاری برای بازپیچی: معرفی تخصصی کارخانه صنایع آروین
برای یک کسبوکار، رستوران زنجیرهای یا تولیدکننده هود، تعمیر موتور تنها یک عملیات فنی نیست؛ بلکه یک تصمیم استراتژیک است. شما به یک تأمینکننده یا سرویسدهندهای نیاز دارید که کیفیت پایدار، ظرفیت تولید و تعهد به زمانبندی را تضمین کند. کارخانه صنایع آروین دقیقاً برای پاسخ به این نیازها ساخته شده است.
صنایع آروین یک تعمیرگاه محلی نیست. این مجموعه یک واحد صنعتی با دههها تجربه در طراحی و بازپیچی الکتروموتورها در مقیاسهای مختلف است. انتخاب آروین به عنوان شریک تجاری، مزایای استراتژیک زیر را برای شما به همراه دارد:
- استانداردسازی فرآیند: تمام مراحل ذکر شده در بالا، در صنایع آروین به صورت یک رویه استاندارد (SOP) و تحت نظارت مهندسین کنترل کیفیت انجام میشود. این یعنی موتوری که امروز تحویل میگیرید، کیفیتی دقیقاً مشابه موتوری دارد که شش ماه دیگر سفارش خواهید داد. این سطح از پایداری کیفیت برای کسبوکارها حیاتی است.
- توانایی مدیریت سفارشات حجیم: چه شما یک شرکت خدماتی با دهها سفارش تعمیر در ماه باشید و چه یک تولیدکننده که به دنبال برونسپاری بخش بازپیچی موتورهای گارانتی خود است، صنایع آروین زیرساخت و ظرفیت لازم برای پاسخگویی به نیاز شما در مقیاس بالا را داراست.
- استفاده انحصاری از متریال گرید صنعتی: آروین به دلیل حجم بالای خرید، به بهترین متریال اروپایی و داخلی (سیم مس، عایق، لاک) با قیمت رقابتی دسترسی دارد. این کیفیت متریال، مستقیماً به عمر بالاتر موتورهای بازپیچی شده و کاهش نرخ خرابی مجدد برای مشتریان شما ترجمه میشود.
- آزمایشگاه کنترل کیفیت مجهز: هر موتور پس از اتمام فرآیند سیمپیچی، تحت تستهای عملکردی دقیقی قرار میگیرد. تست مقاومت عایقی (میگر)، تست جریان بیباری، تست دوران و لرزش، همگی برای اطمینان از عملکرد بینقص موتور قبل از تحویل به مشتری انجام میشوند.
- ارائه گارانتی معتبر شرکتی: صنایع آروین پشتوانه کیفیت کار خود است. تمام خدمات بازپیچی با گارانتی کتبی و معتبر ارائه میشود که این امر به شما و مشتریان نهایی شما، آرامش خاطر و اطمینان میبخشد.
تحلیل هزینه-فایده برای کسبوکارها: سیم پیچی در برابر تعویض
برای یک مدیر مالی یا مدیر عملیات، تصمیم نهایی بر اساس اعداد و ارقام گرفته میشود. بیایید یک سناریوی واقعی را بررسی کنیم:
فرض کنید یک رستوران دارای ۱۰ دستگاه هود صنعتی است. هزینه یک موتور نو برای این هودها، مبلغی در حدود X تومان است. هزینه سیم پیچی مهندسیشده در صنایع آروین، به طور متوسط بین ۳۰ تا ۵۰ درصد هزینه یک موتور نو است.
این یعنی صرفهجویی مستقیم ۶۰ درصدی در هزینهها. اما مزایا به همین جا ختم نمیشود:
- پایداری و کاهش زباله: بازپیچی، یک رویکرد سبز و پایدار است که از دور ریخته شدن مقادیر زیادی فولاد، مس و آلومینیوم جلوگیری میکند و با اهداف مسئولیت اجتماعی شرکتها (CSR) همسو است.
- کیفیت قابل اتکا: یک موتور که در صنایع آروین با متریال برتر بازپیچی و در کوره پخت میشود، اغلب دارای مقاومت حرارتی و دوام بالاتری نسبت به نمونههای فابریک اقتصادی موجود در بازار است.
- کاهش زمان خواب دستگاه: با داشتن یک شریک قابل اعتماد، میتوانید یک برنامه تعمیر و نگهداری پیشگیرانه (PM) داشته باشید. موتورها به صورت دورهای بازبینی شده و در صورت نیاز بازپیچی میشوند، پیش از آنکه خرابی ناگهانی، عملیات آشپزخانه شما را مختل کند.
پیشگیری بهتر از درمان است: راهکارهای افزایش طول عمر موتور هود
- برنامه منظم تمیز کردن فیلترها: برای مشتریان خود یک دستورالعمل واضح تهیه کنید. فیلترهای آلومینیومی باید هفتگی یا دوهفتگی شسته شوند. فیلترهای ذغالی تاریخ انقضا دارند.
- بازرسی دورهای: سرویسکاران باید به صورت دورهای (مثلاً هر ۶ ماه) صدای موتور، لرزش و دمای بدنه را بررسی کنند. صدای غیرعادی بلبرینگها در مراحل اولیه قابل تشخیص است.
- اطمینان از سلامت سیستم برق: استفاده از محافظهای ولتاژ صنعتی و اطمینان از کیفیت اتصالات برق، ریسک آسیبهای الکتریکی را کاهش میدهد.
نتیجهگیری: یک تصمیم استراتژیک برای آینده کسبوکار شما
خرابی موتور هود یک مشکل فنی رایج است، اما نحوه برخورد با آن میتواند تفاوت بین یک هزینه تکرارشونده و یک سرمایهگذاری هوشمندانه را رقم بزند. سیم پیچی موتور هود، اگر توسط یک مجموعه صنعتی معتبر و با فرآیندهای مهندسیشده انجام شود، یک راهکار فوقالعاده مؤثر، اقتصادی و پایدار است.
کارخانه صنایع آروین تنها یک ارائهدهنده خدمت نیست؛ بلکه یک شریک تجاری است که با ارائه کیفیت تضمینشده، ظرفیت تولید بالا و دانش فنی عمیق، به شما کمک میکند تا هزینههای خود را مدیریت کرده، رضایت مشتریان خود را افزایش دهید و با اطمینان بیشتری به توسعه کسبوکار خود بپردازید.
برای دریافت مشاوره فنی رایگان، ارسال موتور جهت تست و عیبیابی، یا مذاکره برای قراردادهای همکاری بلندمدت، همین امروز با تیم متخصصان ما در صنایع آروین تماس حاصل فرمایید.
